Artikel-Nr.: 48684

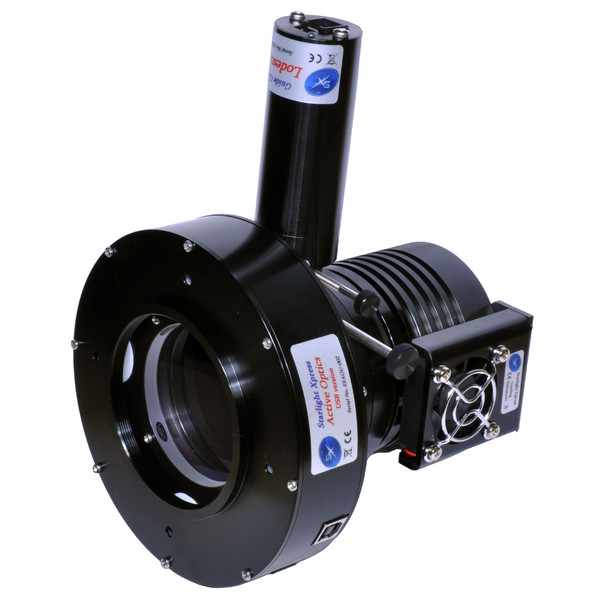

Active Optics Guiding System USB

kurzfristig
versandfertig in 1-2 Wochen + Laufzeit

Artikelbeschreibung

Wir stellen Ihnen die fortschrittliche aktive Optik SX-AO-USB vor: Das Gerät SX-AO-USB bietet eine effektive Methode, um die Auswirkungen von schnellen Führungsfehlern aus CCD-Bildern zu entfernen. Mit Ausnahme der teuersten Teleskopmontierungen leiden alle unter schnellen Getriebefehlern während der Führung, und solche Fehler sind sehr schwer zu korrigieren, wenn die einzige verfügbare Steuerungsmethode darin besteht, Geschwindigkeitskorrekturen an die Antriebsmotoren zu senden. Ein Gerät, das die Bildposition durch schnelles Auslenken des Strahlengangs anpassen kann, kann solche Fehler sehr schnell und ohne die damit verbundenen Probleme mit der Einschwingzeit korrigieren. Dies wird als aktive Optik (AO) bezeichnet.

Eine gängige Methode zum Verschieben eines Bildes für AO-Zwecke ist die Verwendung eines „Kippspiegels”, der den Strahl in einem variablen Winkel reflektiert. Dies funktioniert gut, weicht jedoch den Strahlengang um 90 Grad ab und nimmt einen beträchtlichen Auflagendurchmesser in Anspruch. Die Bewegungsempfindlichkeit wird außerdem durch den Abstand zwischen Spiegel und CCD beeinflusst. Ein „geradliniges” Gerät ist praktischer und optisch kürzer.

Ein weiterer Vorteil der geradlinigen Bauweise besteht darin, dass ein System mit einer genau definierten optischen Abweichung für ein definiertes Eingangssignal konstruiert werden kann. Das bedeutet, dass die „Empfindlichkeit” des Systems in Pixelverschiebungen pro Eingabeschritt im Wesentlichen konstant und unabhängig vom verwendeten optischen System und dem Abstand zwischen CCD und AO ist.

Das AO-Element ist ein mehrfach beschichtetes, blooming-freies, planparalleles optisches Fenster mit einer Dicke von 13 mm und einem Durchmesser von 60 mm. Dieses Element kann um bis zu ca. +/- 3 Grad geneigt werden. Das vom Objektiv oder Spiegel des Teleskops konvergierende Licht passiert auf seinem Weg zum CCD-Chip das Fenster, wird jedoch im Wesentlichen nicht beeinflusst, wenn das Fenster senkrecht zum Strahl steht. Wenn das Fenster jedoch geneigt ist, wird der konvergierende Strahl

um einen Betrag verschoben, der mit ca. 0,075 mm pro 1 Grad Neigung definiert werden kann. Die maximale Bildabweichung beträgt daher ca. +/- 0,15 mm sowohl in der X- als auch in der Y-Ebene. Dies entspricht etwa +/- 23 Pixeln auf dem CCD einer SX-825-Kamera.

Hauptmerkmale:

  • Bildverfolgung und -stabilisierung durch ein optisches Hochgeschwindigkeits-Kippfenster.
  • Schnelle Nachführgeschwindigkeit von 5 ms pro Schritt.
  • Überwindet schnelle Getriebefehler, um auch schwierige Montierungen zu stabilisieren.
  • Montagesteuerungsausgang zur Korrektur großer Antriebsfehler unter Beibehaltung der AO-Stabilisierung. Bildverschiebungsfaktor unabhängig vom optischen System oder dem Brennweitenabstand der Kamera.
  • Off-Axis-Guider-Baugruppe (optional) zur Verwendung mit einer SXV-Führungskamera.
  • Kompatibel mit STAR2000-Guiding.
  • Kann mit geeigneter Steuerungssoftware zur Bildstabilisierung vieler anderer Kameramarken und -typen verwendet werden.
  • Freie Öffnung von 60 mm für Vollformatsensoren bis zu 35 mm.
  • Kurze optische Länge – 74 mm mit OAG, 44 mm ohne (bei Verwendung eines Frontadapters 6 mm hinzufügen).
  • Sehr geringer Lichtverlust (~2 %) durch die mehrfach vergütete Optik.
  • Filtergewinde zum Anbringen eines 48-mm-Schmalbandfilters. IR-Sperrfilter oder Filter zur Unterdrückung von Lichtverschmutzung ohne Beeinträchtigung der Empfindlichkeit der Führungskamera.
  • USB-gesteuert
  • Geringer Stromverbrauch. Weniger als 600 mA bei 12 V Gleichstrom im Betrieb – 50 mA Ruhestrom.
  • Kompakt und leicht – nur 132 mm Durchmesser x 32 mm Länge – weniger als 700 Gramm Belastung für das Teleskop.

Im Lieferumfang des SX-AO-USB enthalten:

  • SX-AO-USB
  • Netzteil
  • USB-Kabel
  • Führungskabel
  • OAG (optional bei QSI-Version)
  • T-Gewinde-Adapter (weiblich) – (Teleskopseite)
  • SCT-Gewinde-Adapter (weiblich) – (Teleskopseite)
  • T-Gewinde-Adapter (männlich) – (Kameraseite)
  • M72-Gewindeadapter (männlich) – (Kameraseite)
  • CD-ROM – Handbuch
  • Hinweis: Serielles Kabel – optionales Zubehör

Die perfekte Kombination: Die CCD-Kameras der Trius- Reihe von Starlight Xpress bieten einen einzigartigen Vorteil gegenüber anderen Bildaufnahmekameras. Dank eines integrierten USB 2.0-Hubs auf der Rückseite der Kamera können alle Ihre Bildaufnahmegeräte, das SX-AO-USB, Lodestar X2 und das Starlight Xpress USB-Filterrad,

über die Rückseite der Trius-Kamera gesteuert werden. Dies reduziert die Anzahl der zum Computer führenden Kabel erheblich, sorgt für mehr Ordnung und verhindert, dass Kabel im Dunkeln verrutschen oder sich verheddern.

Sowohl die Lodestar X2 (die empfindlichste dedizierte Führungskamera auf dem Markt) als auch das Starlight Xpress USB-Filterrad werden

über USB mit Strom versorgt und betrieben, sodass keine zusätzlichen Stromkabel erforderlich sind.
