bScope für große Proben
Wenn klassische Metallmikroskope bei großen Werkstücken schnell an Grenzen stoßen, spielt das Euromex bScope Large Samples seine Stärke aus: hohe Durchfreiheit, viel Platz auf dem Objekttisch und eine Konstruktion, die speziell für die Inspektion großer oder unregelmäßiger Proben entwickelt wurde. Damit eignet sich die Serie ideal für Werkstoffprüfung, Qualitätskontrolle und Oberflächenanalyse – z. B. an Metallen, Kunststoffen, Mineralien oder beschichteten Bauteilen.
Typisch bScope: Du arbeitest mit großem Sichtfeld (WF 10x/22), stabiler Mechanik und einem Setup, das das Positionieren großer Proben deutlich entspannter macht als bei konventionellen Systemen. Die Details stehen im Daten-/Katalogteil – hier geht es um das, was du im Alltag wirklich merkst: Handling, Kontrast, Übersicht und saubere Dokumentation.

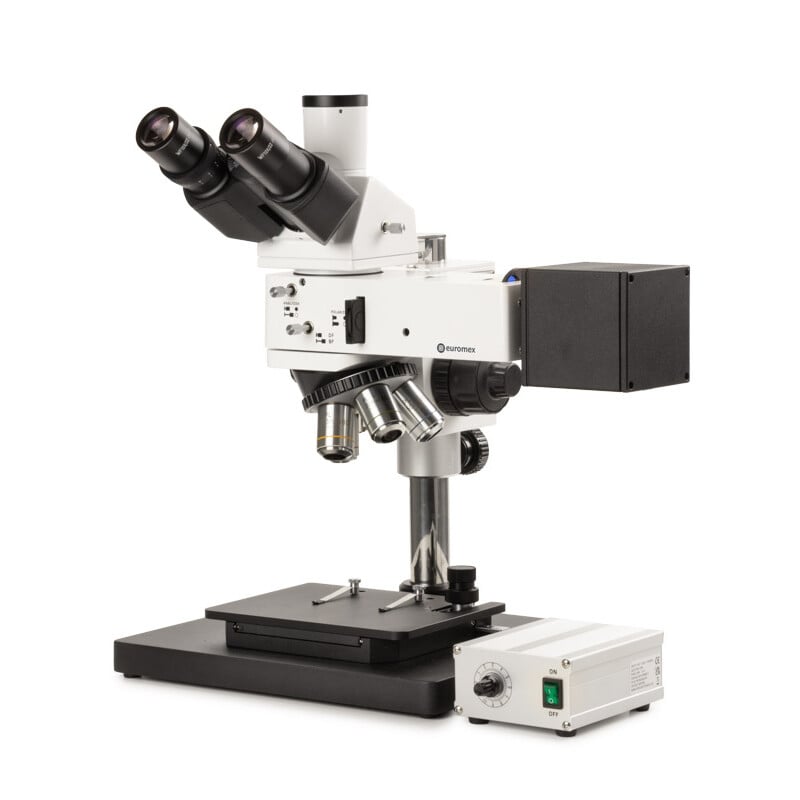

bScope Large Samples BS.4053-PLMRi-BD (Hellfeld + Dunkelfeld)
Die BS.4053-PLMRi-BD ist die Variante für alle, die bei der Oberflächenprüfung mehr Kontrastreserven brauchen: Zusätzlich zum Hellfeld bringt sie Dunkelfeld ins Spiel – ideal, wenn feine Kratzer, Kanten, Partikel oder Mikrodefekte im Hellfeld „untergehen“ und du sie stärker herausarbeiten willst.
Kurz gesagt: gleiche Large-Sample-Plattform, aber mehr Analyse-Power für anspruchsvollere Oberflächen und Defektbilder.
Okulare
Weitfeld WF 10x/22 mm Okulare mit 22 mm Sehfeld (Ø 30 mm Tubus)
Kopf
- Ein trinokularer Kopf vom Typ Siedentopf, 30° geneigte Tuben
- Eine ± 5-Dioptrien-Einstellung am linken Okular
- Der Augenabstand ist zwischen 48 und 76 mm einstellbar
- Ein Kameratubus mit Ø 23,2 mm
- Die Prismen im Kopf sind so konstruiert, dass sie die Lichtabsorption für eine perfekte digitale Bildgebung minimieren
- Strahteiler (100:0 / 0:100)
Revolver
Drehbarer und umgekehrter Vierfach-Revolver mit Kugellager
Objektive
Die hochmodernen Fertigungstechniken und Mehrschichtbeschichtungen, die bei der Herstellung der bScope-Objektive zum Einsatz kommen, ermöglichen den Einsatz des bScope für anspruchsvollste Anwendungen. Eine sphärische Aberrationskorrektur von Weltklasse in Verbindung mit moderner CNC- und Montagetechnik gewährleiset eine perfekte Zentrierung der Objektive.
Diese Reihe metallurgischer Mikroskope ist in zwei Versionen erhältlich:
- Das Hellfeldmodell, das für die meisten materialwissenschaftlichenAnwendungen geeignet ist.
- Das Modell mit Hellfeld- und Dunkelfeldbeleuchtung fürdie anspruchsvollsten Analysen.
Fokussierung
- Doppelte koaxiale, tief angeordnete Grob- und Feineinstellung mit 180 Teilstrichen
- Präzision 1,3 µm, 130 µm pro Umdrehung, Gesamtverfahrweg beträgt ca. 20 mm
- Mit einstellbarem Anschlag, um Schädenan Proben und Objektiven zu vermeiden. Verbesserte Grob- und Feineinstellung mit Spannungskontrolle
Tisch
Das bScope ist mit einer kratzfesten 30 x 25 cm großen flachen Basis ausgestattet und wird mit einem 185 x 140 mm großen mechanischen X-Y-Tisch mit 35 x 30 mm Verfahrweg.
LED-Beleuchtung
Auflicht Beleuchtung mit einstellbarer Intensität (5 W LED-Köhler-Beleuchtung) mit
- Externem Netzteil
- Option für: Drehbaren Push-Pull-Polarisator, Push-Pull-Analysator
- Integrierter drehbarer Filterscheibe mit grünen, blauen, gelben und weißen Filtern
Polarisation
Das bScope verfügt über einen integrierten Schlitz über dem Objektivrevolver für einen optionalen Polarisationsfilter.
Lieferumfang
Die Verpackung aus Polystyrol gewährleistet eine geringe Umweltbelastung bei maximaler Sicherheit während des Transports. Im Lieferumfang enthalten sind Netzkabel, Staubschutzhülle, Werkzeuge, eine Ersatzsicherung und eine Bedienungsanleitung.
