Flats in der Astrofotografie

Flats sind das A und O bei der Astrofotografie. In diesem Guide erfahren Sie, wie Sie Ihre Astrobilder auf ein neues Niveau bringen.

Die Astrofotografie gilt als eine der anspruchsvollsten Disziplinen der Fotografie. Nicht nur die Aufnahmetechnik unter extremen Lichtbedingungen ist komplex und fehleranfällig, auch die anschließende Bildbearbeitung ist ein entscheidender Pfeiler für den Erfolg.

Jeder, der sich schon einmal an Deep-Sky-Objekten versucht hat, kennt den Moment der Ernüchterung: Die Rohbilder sehen völlig anders aus als die beeindruckenden Aufnahmen im Netz. Wie ist dieser massive Qualitätsunterschied möglich? Die Antwort liegt in der Bildkalibrierung. Leider verlieren viele Einsteiger genau hier die Geduld – dabei ist der Weg zum sauberen Bild kein Hexenwerk. In diesem Guide zeige ich Ihnen, wie Sie mit sogenannten „Flats“ Ihre Aufnahmen unkompliziert auf ein neues Niveau heben. Den Unterschied werden Sie sofort spüren.

Hinweis: Für diesen Beitrag wird vorausgesetzt, dass Sie mit Langzeitbelichtungen, dem Stacking-Prozess und der grundlegenden Bedienung Ihres Equipments vertraut sind.

Für mich steht fest: Ohne Flats gibt es kein fertiges Astrofoto. Diese Erfahrung habe ich über die Jahre gesammelt. Erst die Verwendung von Korrekturbildern steigerte die Bildqualität gefühlt um 50 %. Doch was genau sind Flats (oder Flatframes) eigentlich?

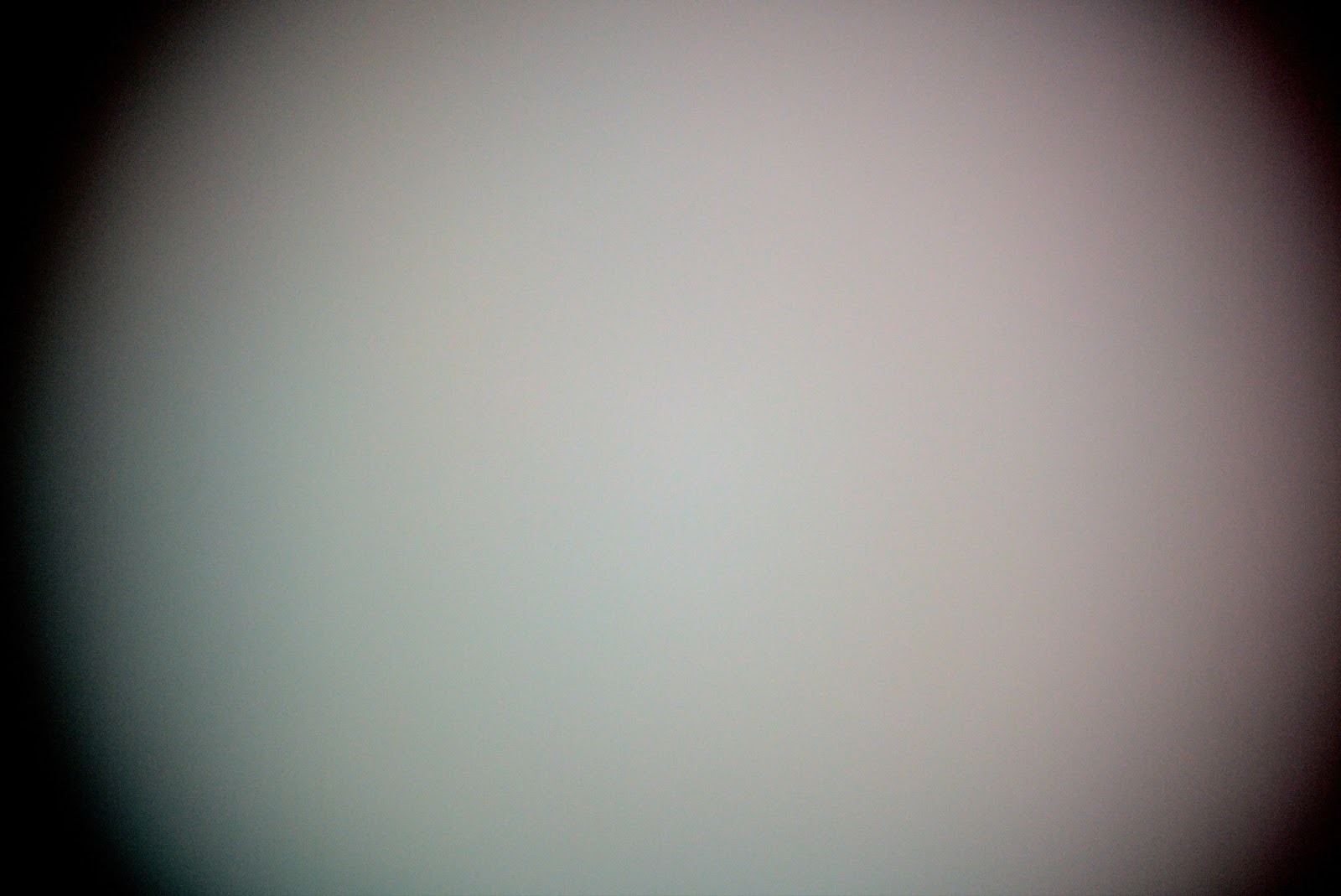

Flats, im Deutschen selten auch Hellbilder genannt, dokumentieren die optischen Unzulänglichkeiten Ihres Systems. Dazu gehören:

• Vignettierung: Die Abdunklung zu den Bildecken hin.
• Staubflecken: Die berüchtigten „Staub-Donuts“ auf dem Sensor oder den Filtern.
• PRNU (Photo Response Non-Uniformity): Minimale Unterschiede in der Lichtempfindlichkeit der einzelnen Pixel.

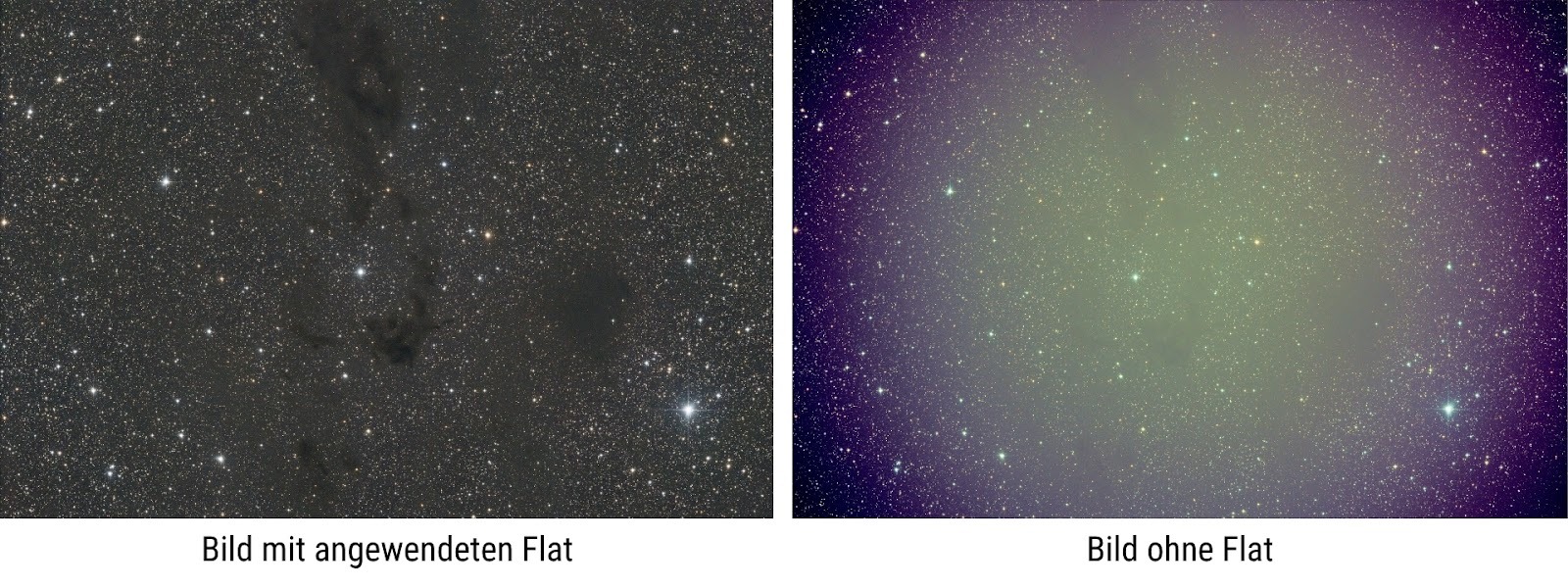

Stellen Sie sich vor: All diese Fehler sind fest in Ihren Rohaufnahmen (Lights) verankert. Ohne Flats werden diese Artefakte beim Strecken des Bildes massiv verstärkt. Das Ergebnis ist ein ungleichmäßiger Hintergrund, der eine ästhetische Bearbeitung fast unmöglich macht.

Technisch gesehen werden die Fehler nicht einfach abgezogen (Subtraktion),
sondern durch eine Division korrigiert.
Das Flatframe dient als Referenz für die Lichtverteilung.
Das Resultat ist ein perfekt ebener Bildhintergrund – die ideale Basis für
das spätere „Herauskitzeln“ feinster Nebelstrukturen.

Damit Flats funktionieren, muss der optische Strahlengang exakt so bleiben, wie er bei den eigentlichen Aufnahmen (Lights) war. Ändert sich nur eine Kleinigkeit, passen die Korrekturdaten nicht mehr auf die Fehler im Bild.

• Gleiche Fokuslage: Verändern Sie den Fokus nicht - Staubflecken verändern sonst ihre Größe/Form.
• Gleiche Kamerarotation: Drehen Sie die Kamera nicht im Auszug.
• Gleicher Filter: Jedes Filterglas hat eigene Staubpartikel.
• Gleiche Blende: Falls Sie mit Fotoobjektiven arbeiten.

Mein Tipp: Erstellen Sie die Flats unmittelbar vor oder nach der Session. Ich fokussiere oft bereits in der Dämmerung, erstelle meine Flats mit einer Flatfieldmaske und starte dann entspannt in die Nacht. Sobald die Kamera vom Teleskop getrennt wird, ist die Chance für passende Flats vertan. Ich nutze in der Regel etwa 20 Flats. Das reicht völlig aus, damit der Algorithmus den Mittelwert errechnen kann.

1. Die T-Shirt- oder Sky-Flat-Methode

Hierbei wird ein weißes, faltenfreies T-Shirt oder ein dünnes weißes Tuch straff
über die Teleskopöffnung gespannt. Das Teleskop wird in der Dämmerung senkrecht (Zenit) positioniert. Das Tuch dient als Diffusor für das restliche Himmelslicht.

• Zielwert: Das Histogramm sollte im Bereich von ca 60% des Maximalwerts liegen.
• Vorteil: Kostenneutral
• Nachteil: Extrem zeitkritisch. Ist der Himmel zu hell, brennen die Bilder aus; ist er zu dunkel, werden die Belichtungszeiten zu lang. Zudem muss der Himmel wolkenfrei und homogen sein.

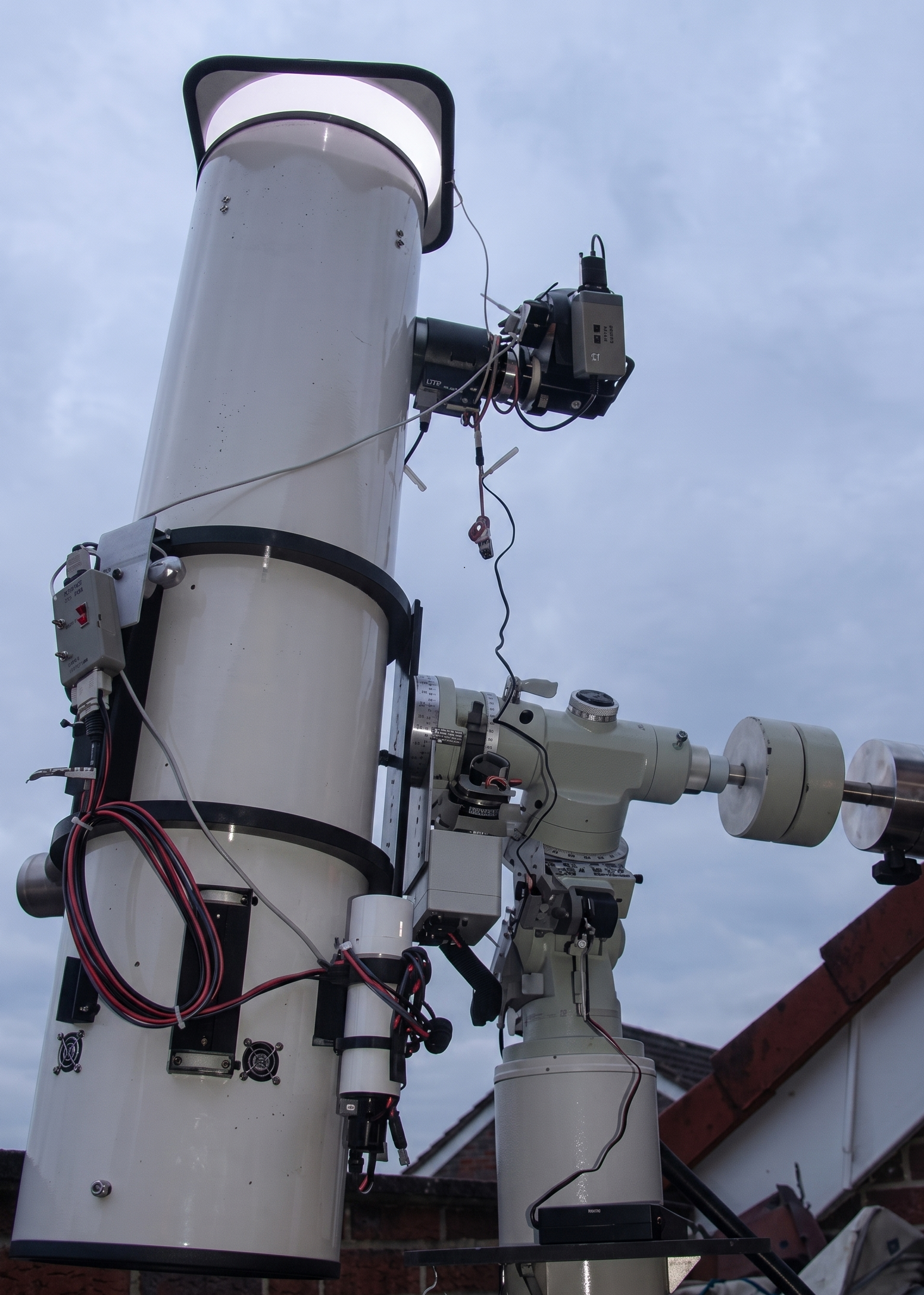

2. Die Flatfieldmaske (Leuchtpanel)

Dies ist die Profi-Lösung. Eine gleichmäßig leuchtende Fläche wird direkt auf das Teleskop gelegt. Die Helligkeit lässt sich meist regeln, um die optimale Belichtungszeit (ideal sind 0,5 bis 2 Sekunden) zu erreichen.

• Vorteil: Wetterunabhängig und jederzeit reproduzierbar.
• Tipp: Vermeiden Sie die pralle Mittagssonne, da seitliches Streulicht trotz Maske eindringen könnte. Die späte Dämmerung ist ideal.

Ein Flatframe allein reicht nicht aus. Um mathematisch korrekt zu arbeiten, müssen Flats selbst kalibriert werden. Hierfür benötigen Sie entweder Bias-Frames oder Darkflats (Belichtungen mit gleicher Zeit wie die Flats, aber bei abgedecktem Teleskop). Ohne diese Korrektur verrechnet die Software das Ausleserauschen oder den Dunkelstrom der Kamera falsch, was zu Überkorrekturen führen kann: Die Ecken werden dann zu hell statt zu dunkel

Wer tiefer in die mathematischen Hintergründe eintauchen möchte, dem empfehle ich das Video von Frank Sackenheim (astrophotocologne), der dieses Thema brillant erklärt: https://www.youtube.com/watch?v=207mdM_VB34

Die korrekte Kalibrierung ist das Fundament für ein sauberes Astrobild. Sollten Sie auf Probleme stoßen, finden Sie hier die häufigsten Fehlerquellen und deren Lösungen:

Wenn sich Ihre Flatframes innerhalb einer Serie deutlich voneinander unterscheiden, kommen meist zwei Ursachen infrage:

• Ursache A (Skyflats): Das Himmelslicht ändert sich während der Dämmerung extrem schnell. Auch ziehende Wolkenfetzen, die für das Auge kaum sichtbar sind, beeinflussen die Helligkeit massiv.
• Ursache B (LED-Panel): Viele LED-Panels arbeiten mit einer Pulsweitenmodulation (PWM). Bei Belichtungszeiten von unter einer Sekunde kann das für das menschliche Auge unsichtbare Flackern zu Streifenbildung oder Helligkeitsschwankungen führen.
• Lösung: Belichten Sie Ihre Flats grundsätzlich mindestens 1 bis 2 Sekunden lang. Ist Ihr LED-Panel zu hell, nutzen Sie weißes Papier oder ein Tuch als Diffusor vor die Optik, um die Belichtungszeit künstlich zu verlängern.

Häufig zeigen Flats bei Farbkameras (OSC) auffällige Grün- oder Rotstiche, oft in Kombination mit Filtern.

• Ursache: Dies ist ein völlig normales Verhalten. Die Bayer-Matrix des Sensors reagiert in Kombination mit Filtern (besonders Duo-Schmalbandfiltern) sehr empfindlich auf den Einfallswinkel des Lichts.
• Lösung: Ignorieren Sie den Farbstich. Solange das Flatframe die Vignettierung und die Staubschatten korrekt abbildet, wird die Bearbeitungssoftware diesen Farbstich während der Kalibrierung mathematisch präzise herausrechnen.

Erscheinen die Ecken Ihres finalen Bildes nach der Korrektur unnatürlich hell oder bleiben sie trotz Flats zu dunkel, liegt ein Fehler in der Kalibrierungskette vor:

• Fehlende Bias oder Darkflats: Flats müssen zwingend von ihrem eigenen Dunkelsignal befreit werden. Ohne korrekte Bias-Frames oder Darkflats schlägt die mathematische Division bei der Flat-Korrektur fehl.
• Lichteinfall bei Korrekturbildern: Achten Sie peinlich genau darauf, dass bei der Aufnahme von Bias und Darks kein Restlicht auf den Sensor gelangt. Selbst das schwache Glimmen einer Status-LED am Laptop oder ein Lichtspalt am Okularauszug kann die Korrektur unbrauchbar machen.
• Veraltete Bias-Bibliotheken: Sensoren verändern ihr Ausleseverhalten über die Zeit. Erneuern Sie Ihre Bias-Frames daher alle 6 bis 12 Monate.
• Streulicht während der Light-Aufnahmen: Wenn die Kalibrierung trotz perfekter Korrekturbilder scheitert, gelangt oft Fremdlicht während der eigentlichen Aufnahme ins Teleskop.
• Lösung: Verwenden Sie unbedingt eine Streulichtkappe (Dew Shield) und prüfen Sie Ihr System auf Lichtlecks am Gehäuse oder am Kameraanschluss.

Flats sind der Schlüssel zu professionellen Astrofotos. Sie sparen Ihnen Stunden in der Bildbearbeitung, da Sie nicht mehr gegen Gradienten/Rauschen und Flecken ankämpfen müssen.

In einem der nächsten Beiträge widmen wir uns den Themen Bias, Darks sowie den optimalen ISO- und Gain-Einstellungen. Bis dahin: Klaren Himmel und viel Erfolg beim Erstellen Ihrer ersten perfekten Flats!
