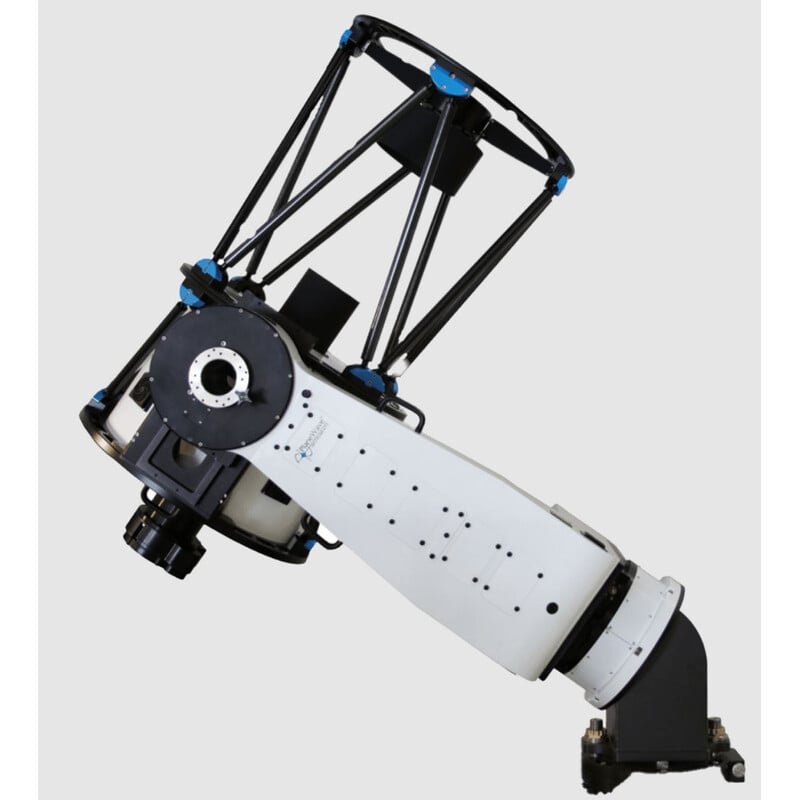

Abbildung ähnlich: Lieferung ohne Polhöhenwiege
Das optische CDK-Design
Das PlaneWave CDK Layout ist ein optisches Design, basierend auf dem klassischen Cassegrain nach Dall-Kirkham.
Es wurde entwickelt, um den immer größer werdenden Chips in Digital- und CCD Kameras Rechnung zu tragen. Bei vielen anderen Spiegeloptiken sieht man schnell außeraxiale Abbildungsfehler wie Koma und/oder Astigmatismus; dazu kommt bei vielen Systemen eine Bildfeldkrümmung, die die Abbildungen der Sterne bei Entfernung von der optischen Achse immer unschärfer werden lassen.
Das Bildfeld ist frei von Koma und Astigmatismus. Zudem ist die Bildfeldebene über diesen Durchmesser absolut geebnet und plan, so dass die Sterne in der Fokusebene über das ganze Feld gleich scharf abgebildet werden.
Das CDK-Design bietet eine perfekte Lösung für die o.a. angesprochenen Probleme mit bestem Preis - Leistungsverhältnis und moderaten Lieferzeiten.
Es besteht aus:
- einem elliptisch gekrümmten Hauptspiegel
- einem sphärischen Fangspiegel
- und einem 2-linsigen Feldkorrektor
Alle drei optischen Elemente sind aufeinander perfekt abgestimmt, um die unglaubliche Abbildung zu erreichen. Die Qualität der Abbildung ist weitestgehend nur noch von den Seeingbedingungen des Aufstellungsortes abhängig.

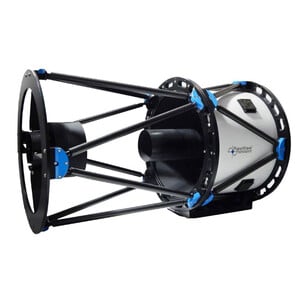

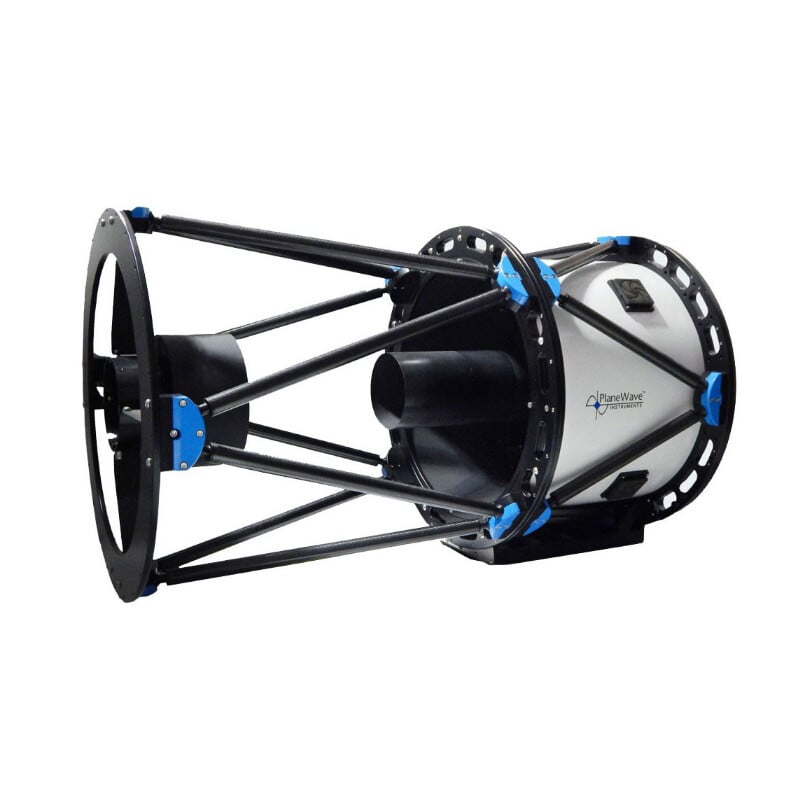

- CDK24 Astrograph modifiziert nach Dall-Kirkham, 610 mm Öffnung und 70 mm Bildfeld - absolut plan und frei von Coma und Astigmatismus
- 8" temperaturkompensierter Schwalbenschwanz, 3.962 mm Brennweite (f/6.5)
- vorbereitet für Delta T Heater (Hedrick Okularauszug und EFA Kit separat erhältlich)
- Die Versandverpackung wird zusätzlich berechnet
- L-600 Montierung mit einer Nutzlast von über 136 kg
- kein Backlash, keine periodischen Schneckenfehler
- mit integrierten, hochauflösenden Encodern
- unglaubliche Schwenkgeschwindigkeit von bis zu 50 Grad pro Sekunde
- Kabeldurchführung in der Montierung
- Die Versandverpackung wird zusätzlich berechnet
Das verwendete Quarzglas (Fused Silicia) ist ein synthetisches amorphes Quarzglas von höchster Reinheit und eines der transparentesten verfügbaren Gläser. Aufgrund seiner Reinheit sind die optischen und thermischen Eigenschaften von Quarzglas anderen Glasarten überlegen. Seine Transmission und Homogenität übersteigen die der kristallinen Quarze und vermeiden die Probleme der Temperaturinstabilität, unter der kristalline Quarzgläser leiden.
Fused Silica hat einen thermischen Ausdehnungskoeffizienten, der sechsmal niedriger ist als der von Borosilikatglas (Pyrex). Es behält seine Form also mit einer sehr hohen Genauigkeit bei, wenn es abkühlt. Dies führt zu einer gleichbleibenden optischen Leistung und einem unveränderten Schärfepunkt bei Temperaturänderungen.
