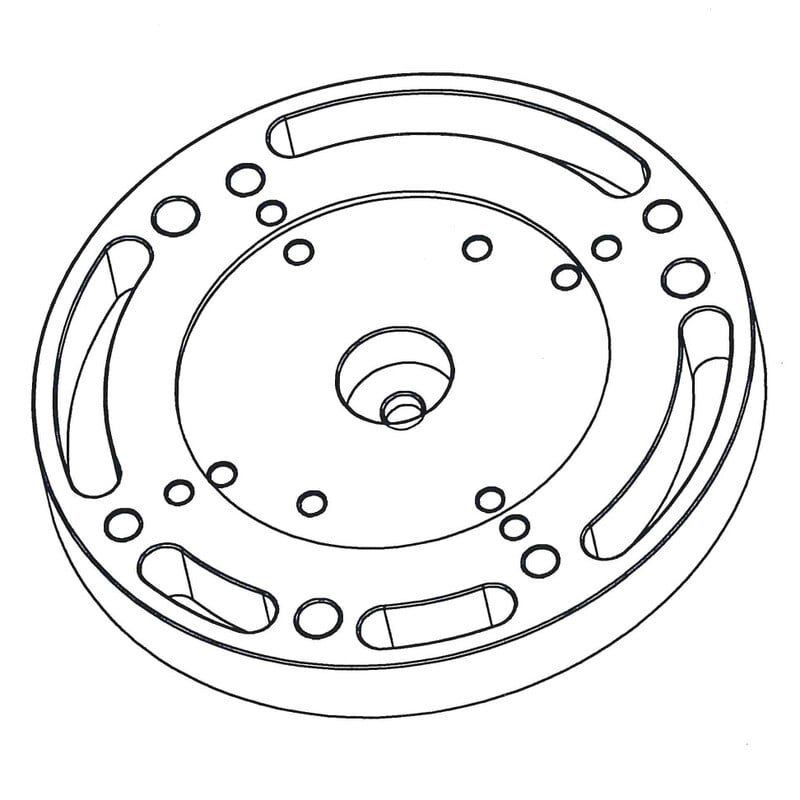

Adapter für Omegon Pro Säule für Montierungen und Ferngläser.

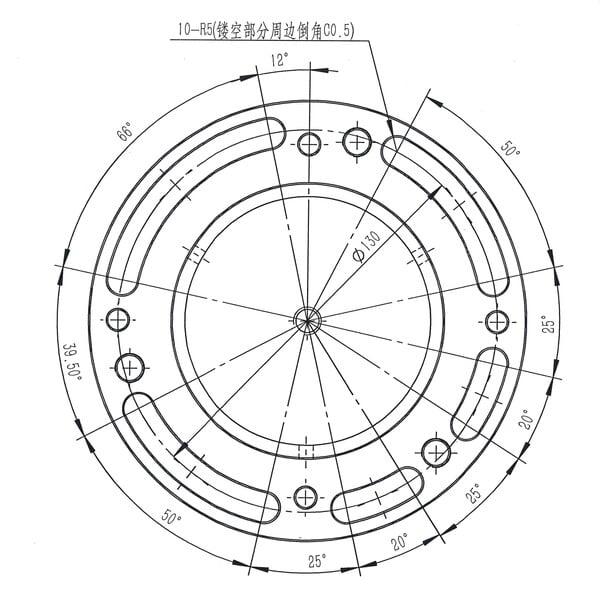

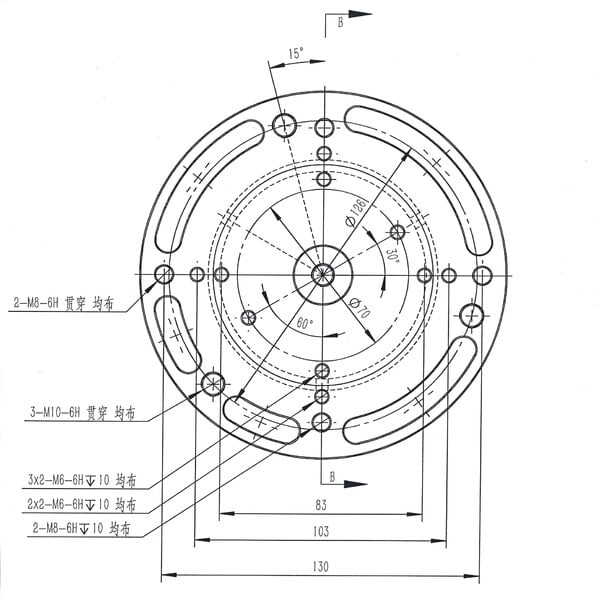

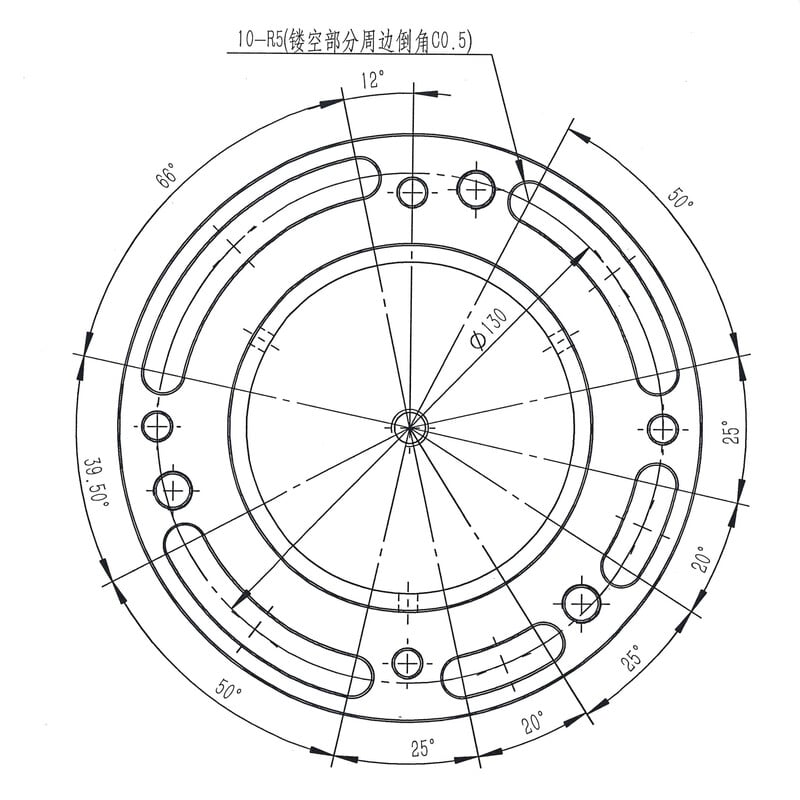

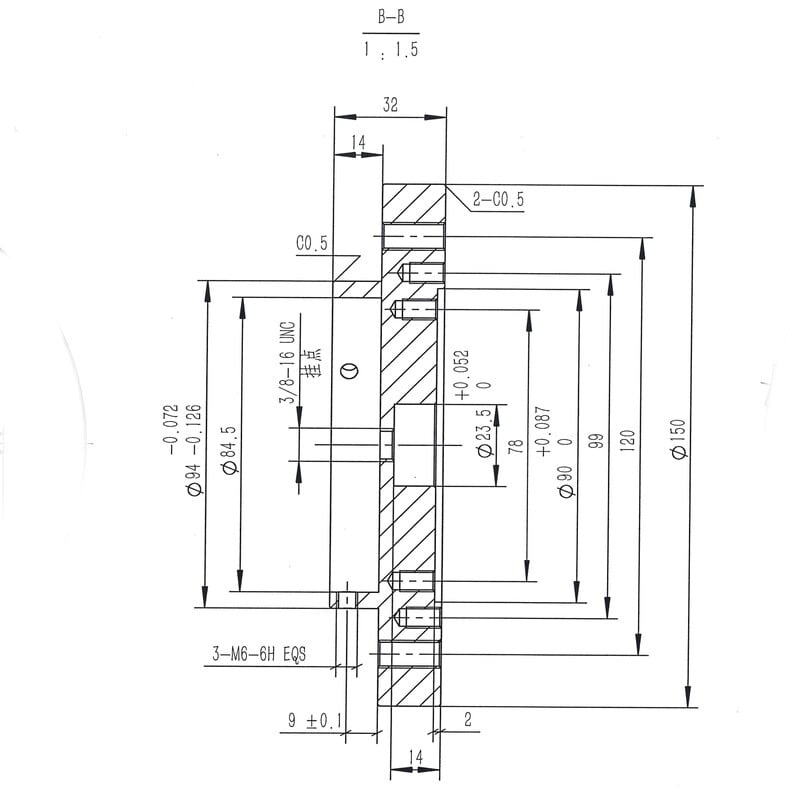

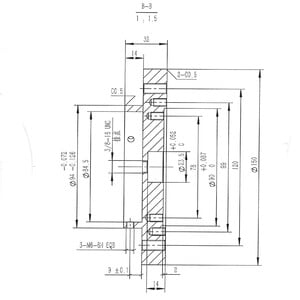

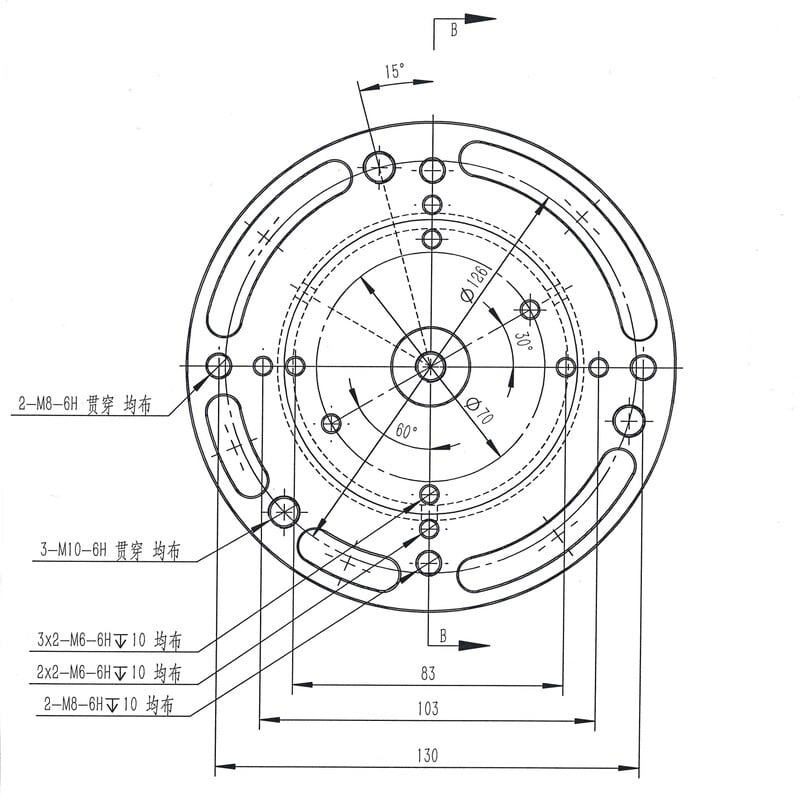

Maße siehe Abbildungen.

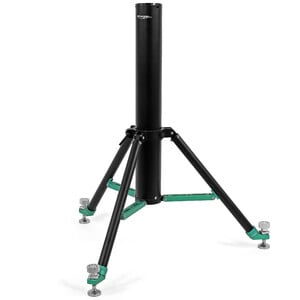

Der Adapter passt auch auf baugleiche Teleskopsäulen, wenn diese einen Innendurchmesser von 94mm aufweisen und drei Aussparungen für M6-Schrauben 9mm unter der Oberkante vorhanden sind.
Der Adapter passt für diese iOptron-Montierungen:
- CEM25, GEM28, HEM27, HAE29
- CEM40, HAE43, HEM44, GEM45
- AZ Pro (iOptron Nivellierschrauben für AZ Pro auf Tri-Pier nötig, 3/8-Zoll-Gewindeloch in der Mitte muss auf 13mm aufgebohrt werden)
- iEQ45, CEM60, CEM70, HAE69
Die CEM120 passt leider nicht (wäre aber auch zu schwer für die Säule)

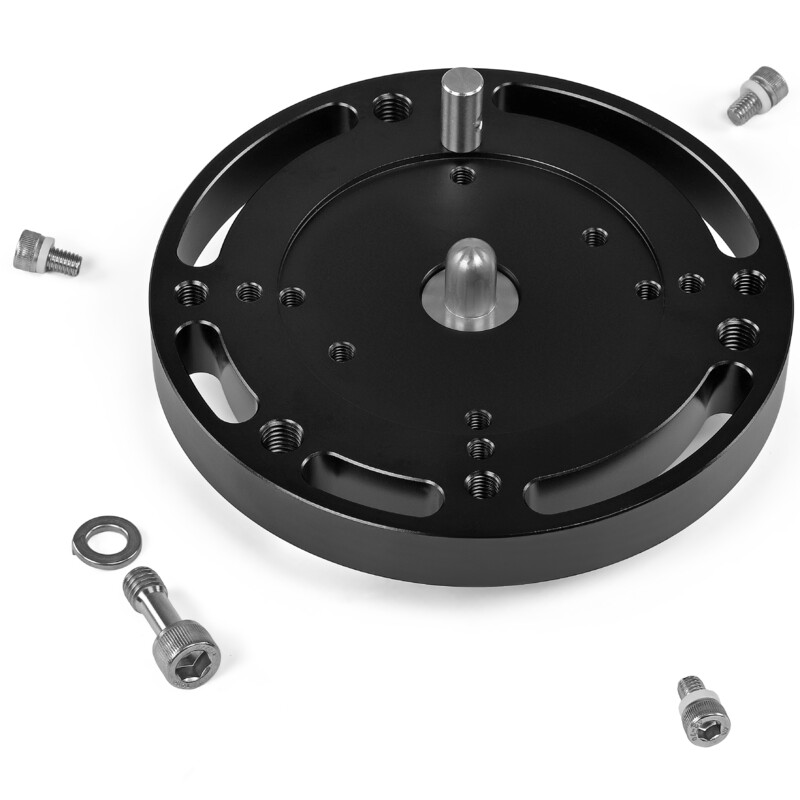

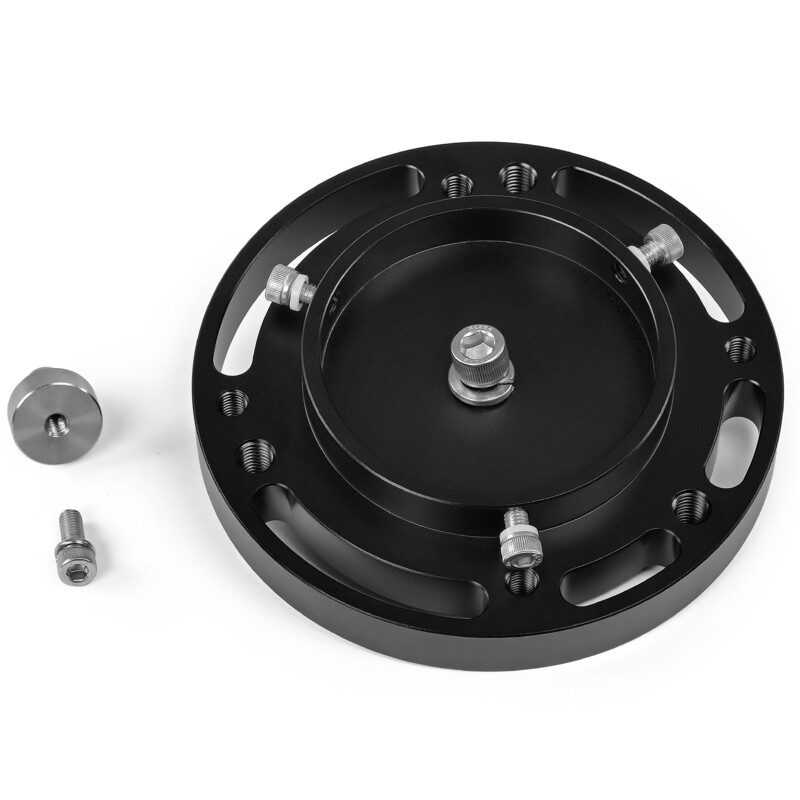

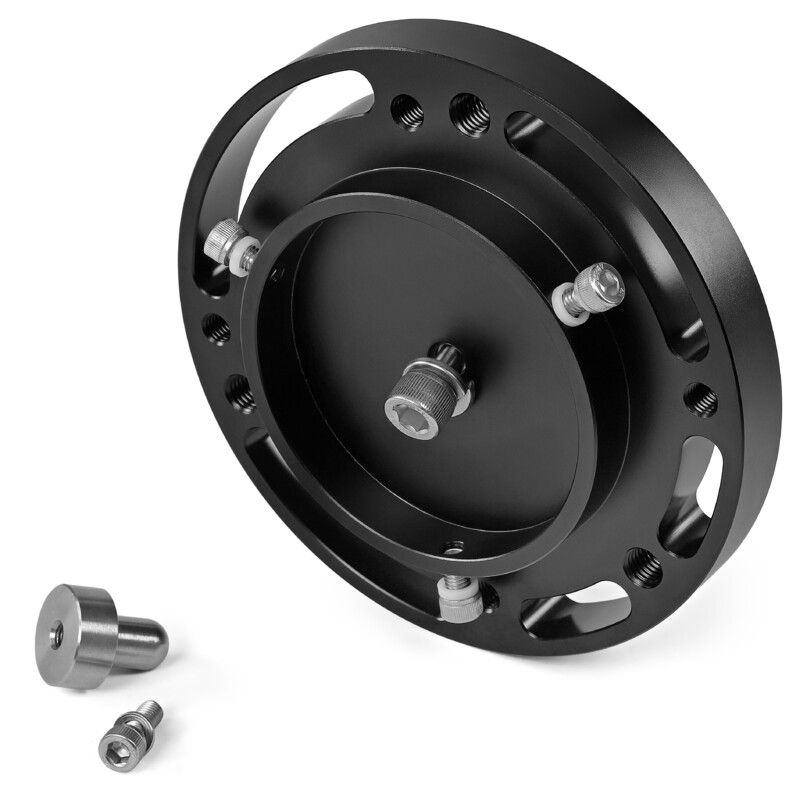

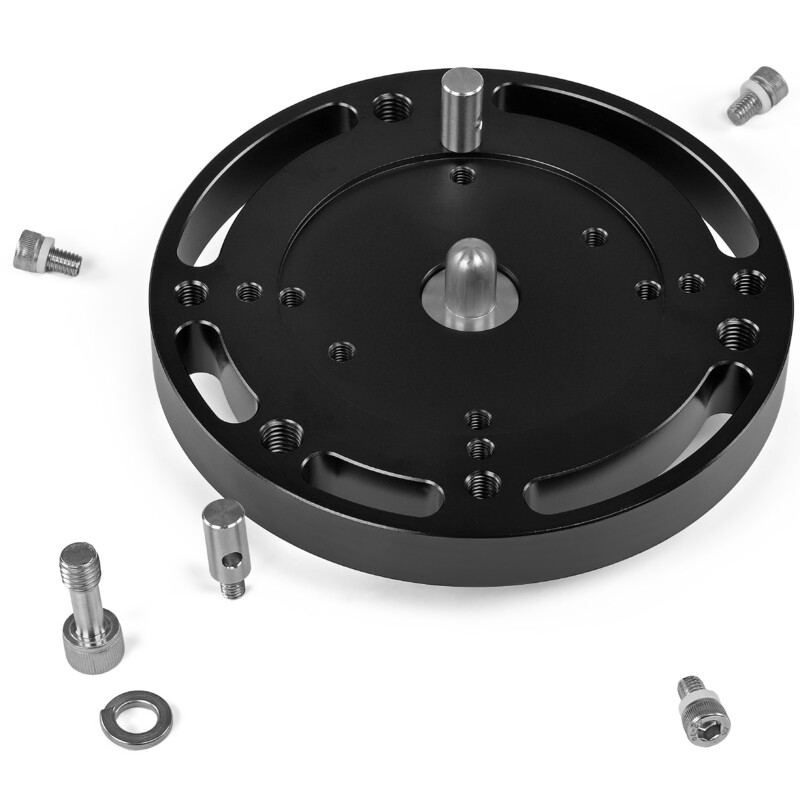

Mit dem Adapter werden geliefert:
- 1x 3/8-Zoll-Schraube mit Dünnschaft, 1 Zoll lang, Gewinde 9mm lang, Schaft 15mm lang
- 3/8-Zoll-Federscheibe
- Zentrier-Mittelpin,17,8mm hoch, mit 12mm Durchmesser. Dazu eine M6x15mm Innensechskantschraube zum Sichern, mit Federscheibe.
- Zapfen für Azimutfeineinstellung, 19,7mm hoch, 10mm Durchmesser.
- 3x M6x10mm Innensechskantschrauben mit Kunststoff-Unterlegringen (zur Montage des Flansches an der Säule)
