ZEISS gehört neben Swarovski und Leica zu den drei Topherstellern im Bereich Sportoptik. Neben Ferngläsern und Zielfernrohren gehören Spektive zum reichhaltigen Sortiment. Um dem Optikhandel die Stärken der Carl Zeiss Produkte zu vermitteln, bietet das Unternehmen regelmäßige Seminare an. Im Mai 2013 nahmen unsere Kollegen Alexander Olbrich und Bernd Gährken an einer Schulung teil um mehr über die aktuelle Produktpalette zu erfahren.

Angesiedelt ist das Unternehmen in der Optikstadt Wetzlar. Bei Wetzlar denken die meisten zunächst an die Leitz-Werke. Zeiss wird eher mit Jena in Verbindung gebracht. Tatsächlich wurde das Werk in Wetzlar aber bereits vor fast 150 Jahre durch Moritz Hensoldt gegründet, und von Carl Zeiss in Jena 1928 übernommen. Innerhalb des Zeiss-Konzerns ist der Bereich Sportoptik eine eher kleine Sparte. Dominierend sind die Halbleiter- und Medizintechnik.

Der Bau von Ferngläsern uns Spektiven profitiert von den Synergien aus den anderen Bereichen des Konzerns. Führend ist Zeiss bei der Beschichtungstechnik. An den Glas-Luft-Flächen werden normalerweise 4% des Lichtes reflektiert. Zeiss entwickelte in den 30er Jahren eine Technik die den Verlust auf 1,5% reduzierte. Mit der modernen Multibeschichtung T* gelang es den Wert auf 0,15% zu reduzieren. Moderne Ferngläser haben etwa ein Dutzend Glas-Luft-Flächen. Der Einfluss auf die Transmission ist beachtlich. Ein Demonstrator mit sechs übereinandergelegten Glasscheiben machte dies deutlich.

Neben den Beschichtungen haben auch die verbauten Gläser Einfluss auf die Transmission. Die aktuelle Victory-Baureiche besitzt das Kürzel HT wegen der Verwendung spezieller Hochtransmissionsgläser. Damit konnte der Durchlass von 90% auf 95% gesteigert werden. Die Farbkorrektur wurde durch fluoridhaltige Gläser weiter verbessert. Doch auch die aktuelle Conquest-HD-Baureihe braucht sich nicht zu verstecken. Die Transmission liegt dort zwar noch bei 90%, doch durch die neuen ED-Gläser wird trotzdem eine deutlich verbesserte Farb- und Feldkorrektur ermöglicht.

Wir konnten alle Optiken vor Ort testen. Bei einer 3-fach Nachvergrößerung des Bildes war zwischen Conquest-HD und Victory kaum ein Unterschied zu erkennen. Eine klare Stärke der Victory liegt weiter in den stabileren druckwasserfesten Gehäusen.

Bei der Werksführung ging es zunächst zur Zielfernrohrproduktion. Schritt für Schritt konnten wir die Entstehung der Geräte von Vollalublock über die Fräsung, Reinigung, Politur und Lackierung bis zum fertigen Gehäuse verfolgen.

Am spannendsten war die Optikproduktion. Bei dem Prismen müssen die Flächen mit minimalen Toleranzen in einem exakten Winkel geschliffen werden. Die Toleranzen sind so klein, dass jede konventionelle Befestigung beim Schleifen zu Abweichungen führen würde. Die Befestigung erfolgt daher durch Ansprengen von Glas auf Glas. Bei einer exakt polierten Oberfläche bewirken Adhäsionskräfte einen für die Bearbeitung ausreichenden halt. Die Trennung ist nach der Bearbeitung nur möglich, indem man sich die thermische Ausdehnung des Trägermaterials zu nutze macht.

Nach dem Schliff werden die Kanten der Prismen schwarz lackiert um Streulicht in der Optik zu minimieren.

Beim Zusammenbau wird die Optik nach jedem Arbeitsschritt gegen ein Flatfield auf Staubeintrag geprüft. Die Prüfung der Zentrierung erfolgt über eine Reflektion nach dem Prinzip der Autokollimation.

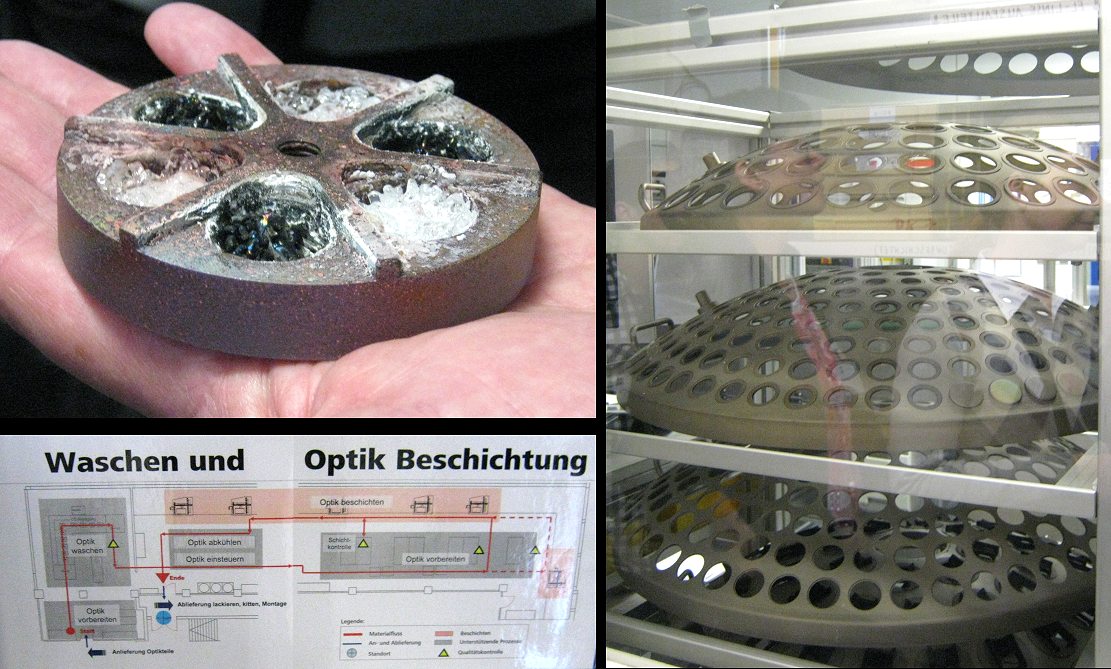

Zur Beschichtung werden die Linsen auf Halbkugen befestigt. Im Brennpunkt der Sphären befindet sich ein Tigel mit dem im Vakuum verdampften Substrat. Die Tigel besitzen 6 Mulden die nacheinander erhitzt werden. Da auf der Unterseite der Glocke alle Linsen den gleichen Abstand zum Tigel besitzen, ist eine gleichmäßige Bedampfung möglich.

Die Beschichtungen bewirken über Interferenz eine Auslöschung von reflektierten Wellenfronten. Die gleiche Technik lässt sich auch nutzen, um über eine Verdoppelung der Schichtdicke Reflektionen zu verstärken. Dies ist das Geheimnis der Dielektrischen Verspiegelungen. Die so erzielte Reflektion von 99% verwendet Zeiss um seine Schmidt-Pechan-Prismen zu optimieren. Die kompakten Schmidt-Pechan-Prismen sind ideal für Pocket-Gläser. Bei den größeren Dachkantgläsern wird weiter mit Abbé-König-Prismen gearbeitet.

---

Am 2. Tag standen die Spektive auf dem Programm.In den letzten Jahren hat das Thema Digiscoping stark an Gewicht gewonnen. Zeiss reagierte darauf mit einem beweglichen Kameradapter. Dank einer Rastfunktion erlaubt er einen schnellen Wechsel zwischen visueller und fotografischer Nutzung.

Die praktische Übung erfolgte im wenige Kilometer entfernten Vogelpark Herborn.

Das folgende Bild zeigt einen Storch mit und ohne Spektiv fotografiert.

Neben den Störchen waren zahlreiche weitere heimische und exotische Vögel zu sehen. Die Leistungsfähigkeit der Gläser konnte an den Feinstrukturen der Gefieder gut verglichen werden.

Zum Abschluss wurde das Engagement der Teilnehmer mit einer Urkunde gewürdigt.
